Mejorando la precisión del eje Z

La primer actualización que nos parecía más interesante para nuestros usuarios de PrintBox kit o Printbox de los modelos viejos, es el cambio de las varillas roscadas del eje Z a barras ACME. Las barras trapezoidales tienen la ventaja de ser más precisas y rectas que las varillas roscadas, lo que nos permite eliminar este efecto tan común llamado « Wobble ». Con esta actualización van a mejorar de manera notable todo lo que es precisión en el eje Z, es decir una mejor alineación de las capas.

NOTA: Antes de empezar a desarmar tu máquina, asegurate de tener todo el material necesario! Con esta actualización, vas a necesitar:

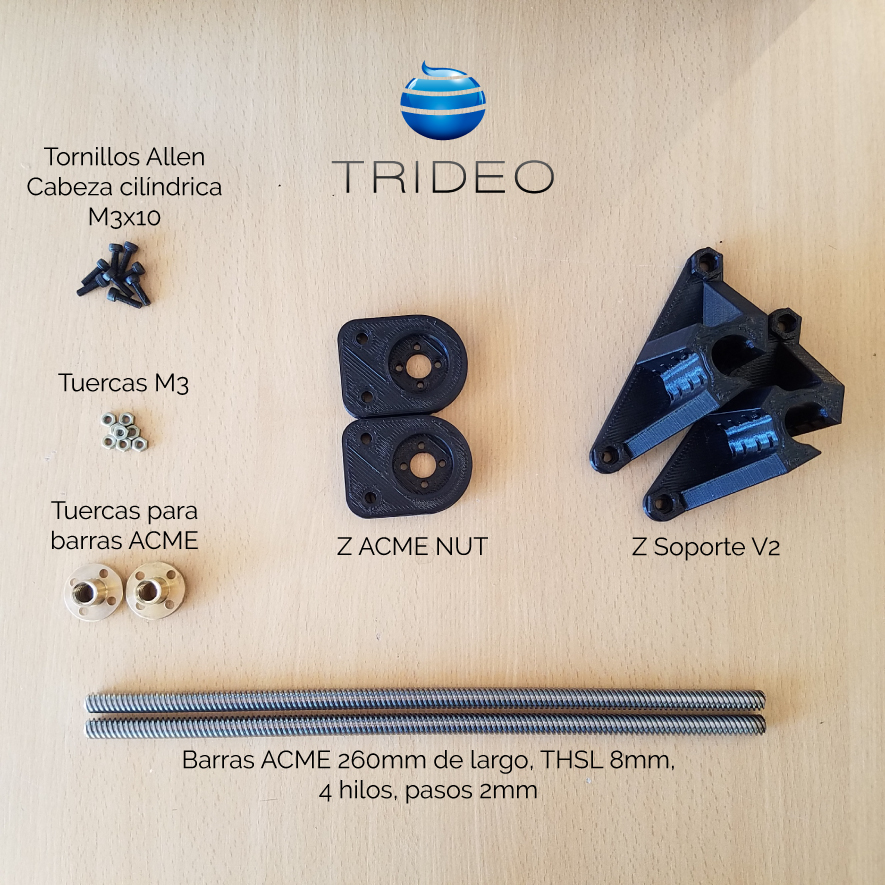

Piezas Mecánicas:

- 2x Barras ACME 260mm de largo, THSL 8mm, 4 hilos, pasos 2mm
- 2x Tuercas para barras ACME

Piezas Impresas:

- 2x Z ACME NUT
- 2x Z Soporte V2

 Bulonería:

- 8x Tornillos Allen Cabeza cilíndrica M3x10
- 8 tuercas M3

Varios:

- Precintos

Si no tenes todo el material indicado, te podemos proveer todo lo necesario para tu actualización!

NOTA: Si vas a imprimir las piezas, te recomendamos de imprimir las piezas en ABS, con un 50% de relleno y con una altura de capa de 0.35mm.





Pasos

Para operar más fácilmente, les recomendamos sacar los paneles laterales.

Paso 1

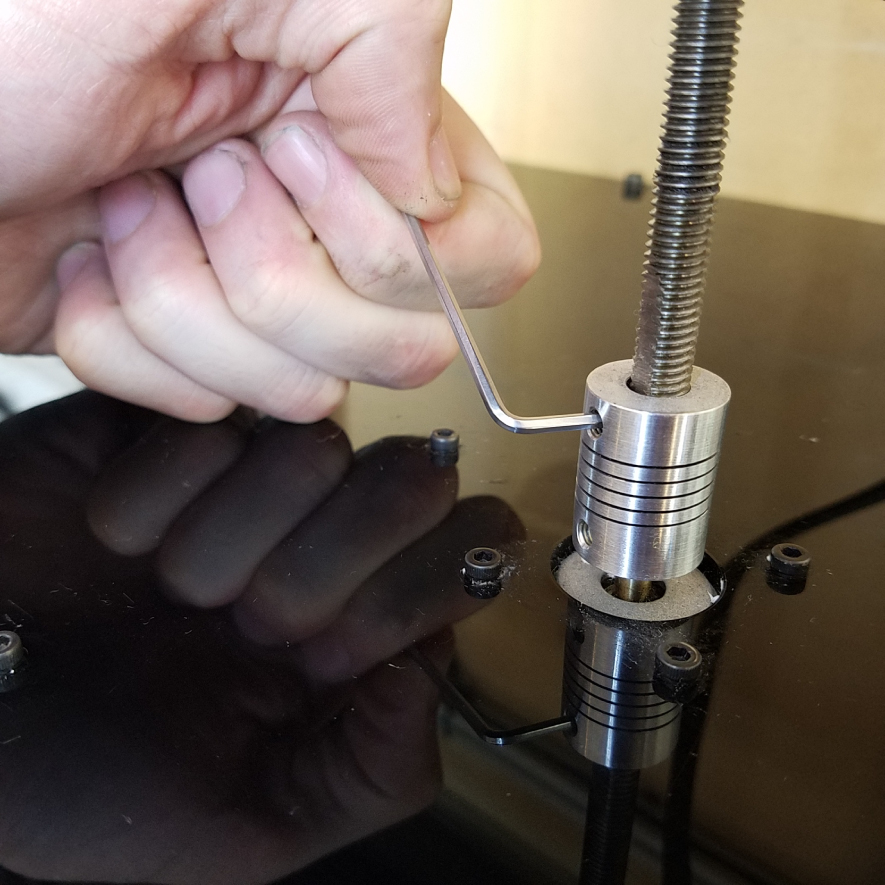

Desajustar los prisioneros de los acoples 5-8 que aprietan las varillas roscadas (no hace falta desajustar los prisioneros que ajustan el eje del motor)

Paso 2

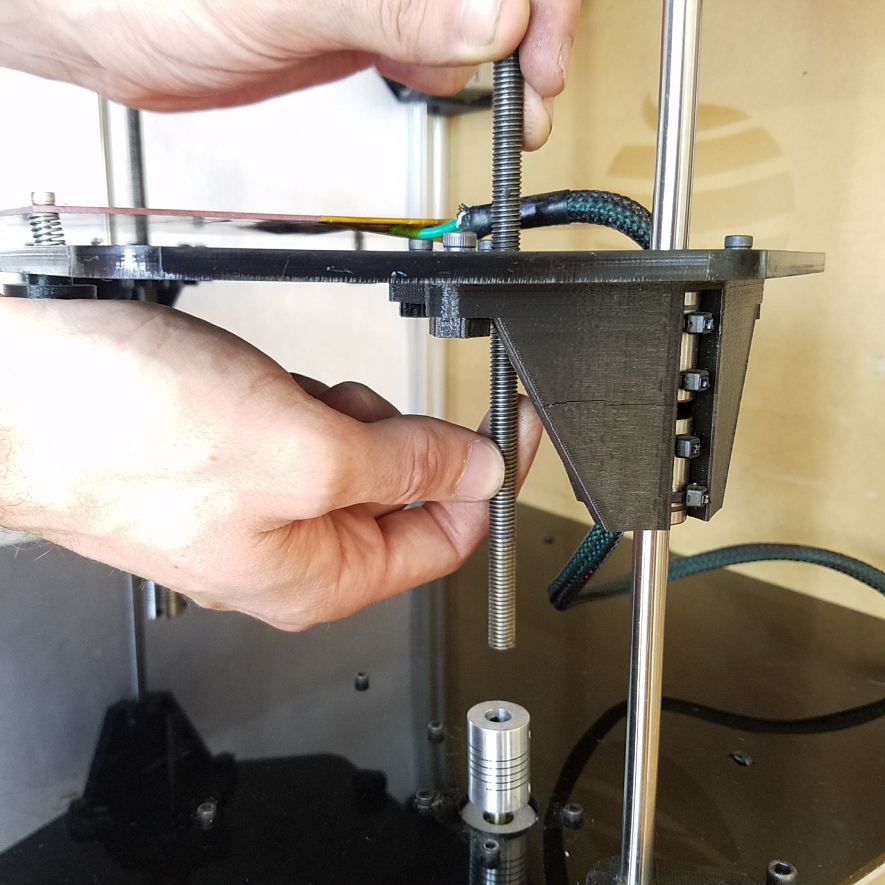

Sacar las varillas roscadas M8 de las piezas impresas “Z-Soporte”  desenroscándolas de las tuercas

Paso 3

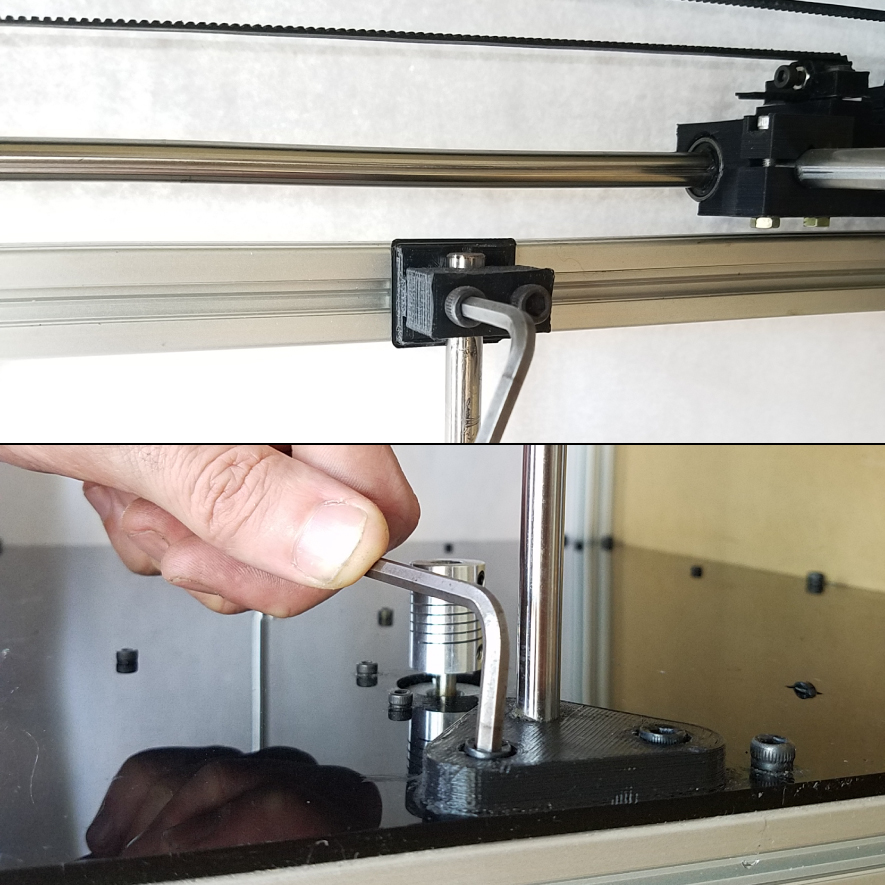

Desajustar los tornillos de las piezas Z-Bottom y Z-Top

Paso 4

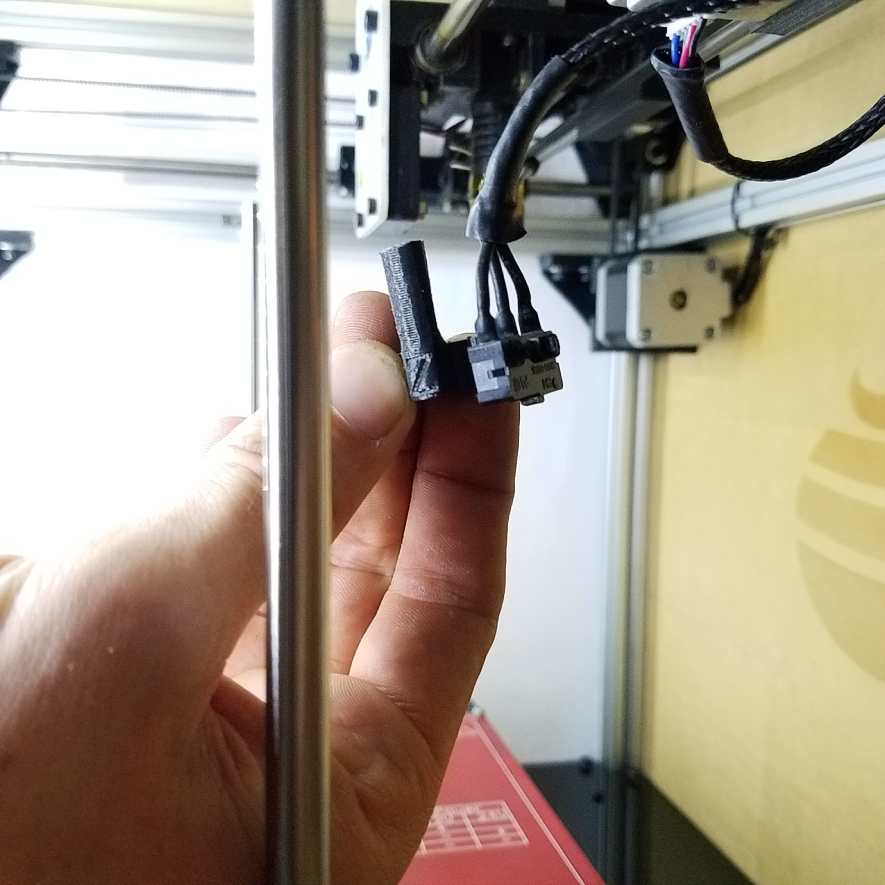

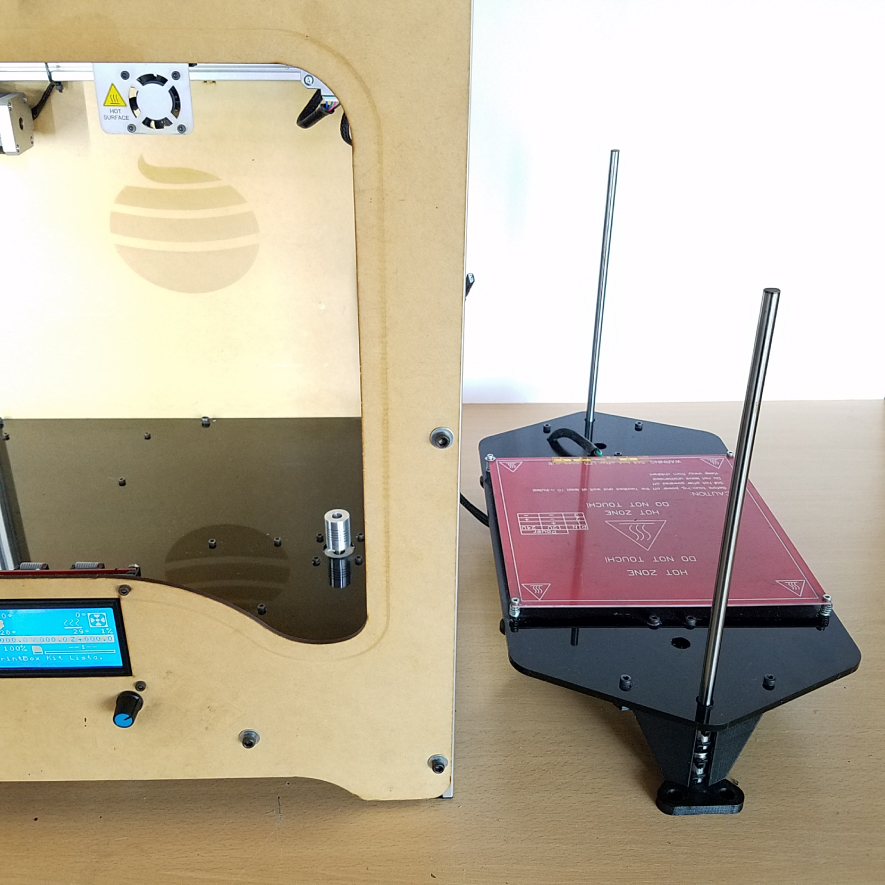

Desenganchar el endstop Z de la barra lisa y sacar todo el conjunto de la estructura

Paso 5

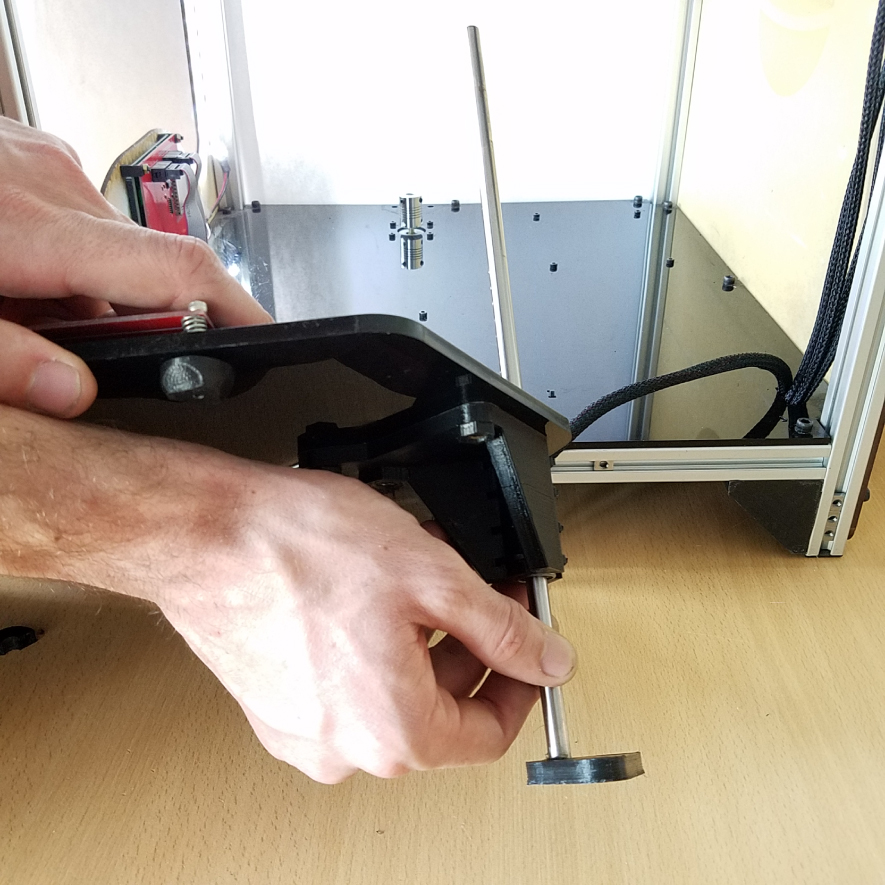

Sacar las barras lisas del eje Z de las piezas Z Support

Paso 6

Desajustar los tornillos de las piezas Z Support. Guardar los tornillos y tuercas.

Paso 7

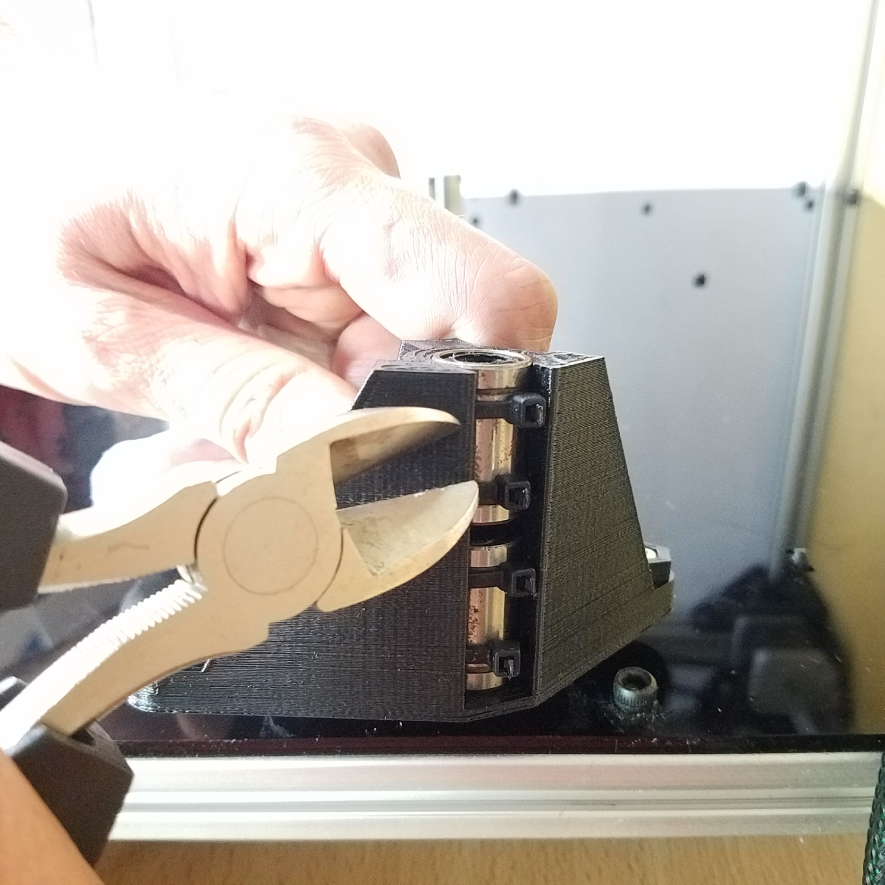

Cortar los precintos y recuperar los LM8uu

Paso 8

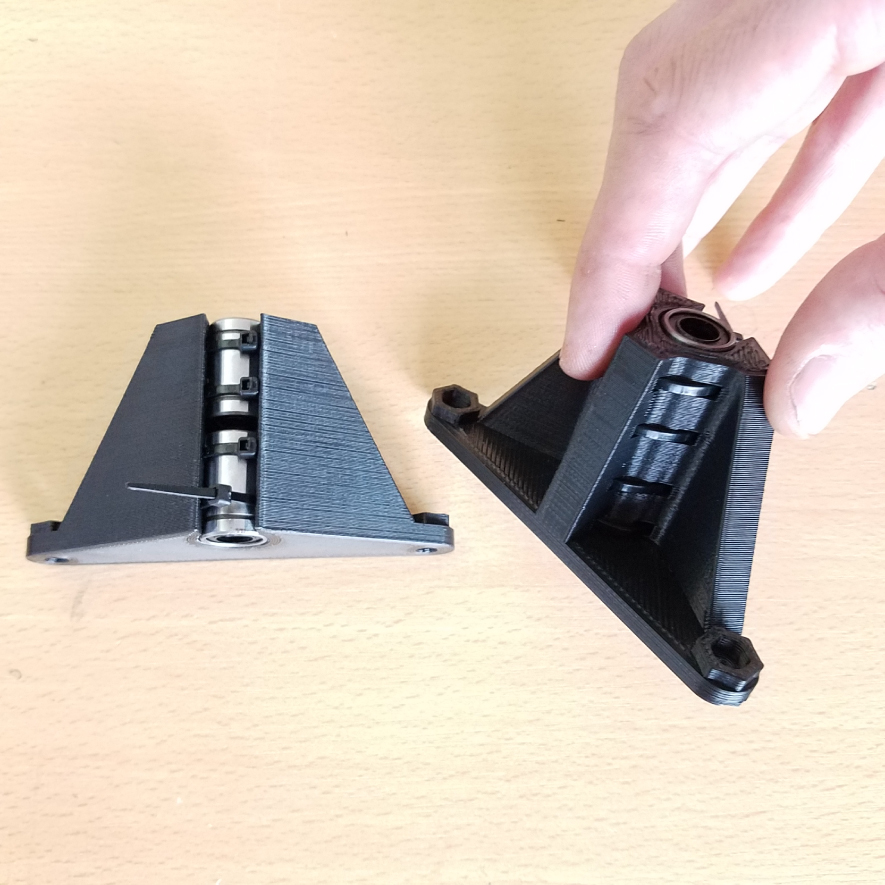

Armar los Z-Suport v2 con los LM8uu y asegurarlos con precintos, cortando las puntas sobrantes.

Paso 9

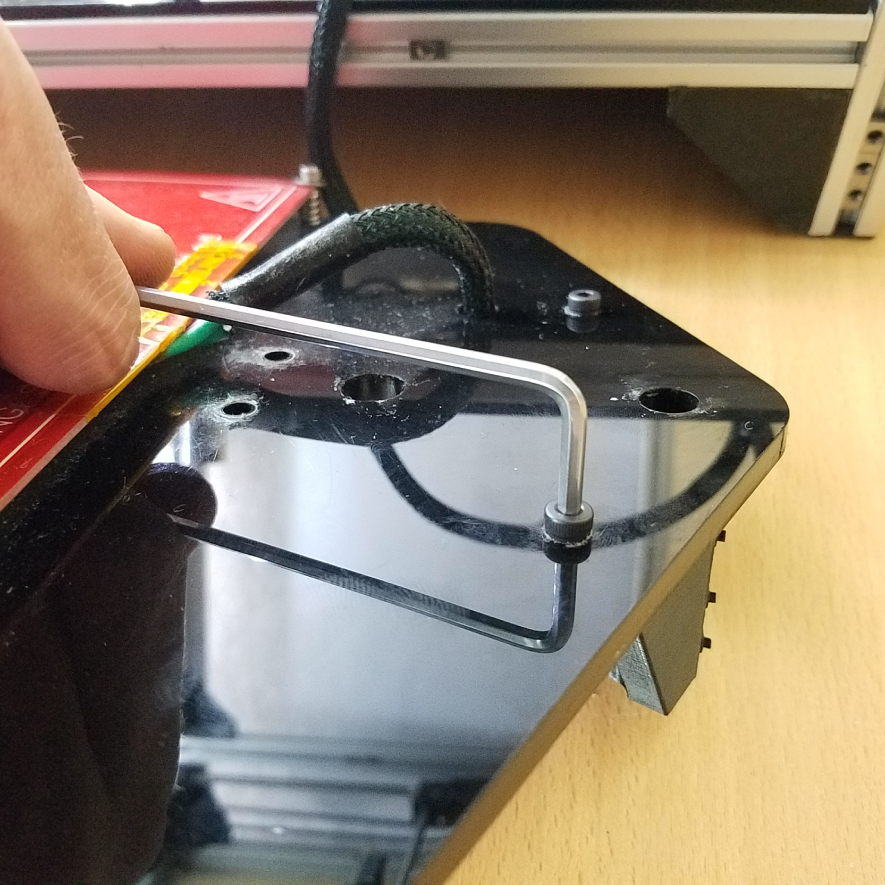

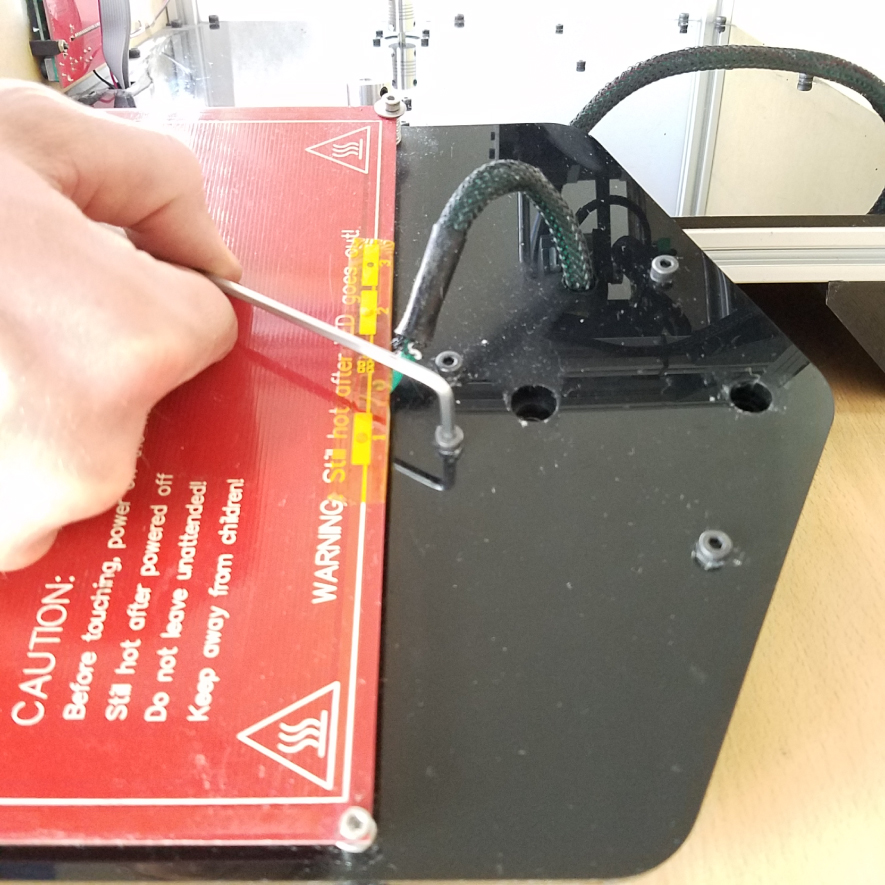

Colocar las piezas en el Soporte Acrílico con los tornillos y tuercas M4.

Paso 10

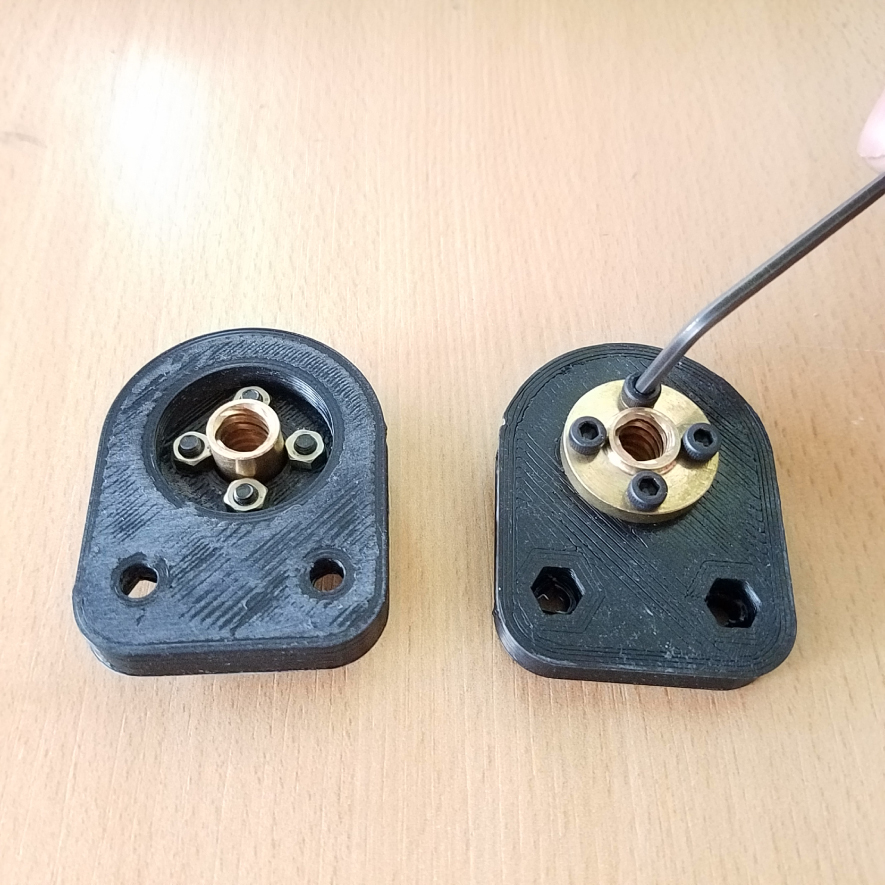

Armar los Z ACME NUT con la tuerca ACME gracias a los tornillos M3x10.

‍ NOTA: Lijar ligeramente la base de las piezas y limpiar el polvo.



Paso 11

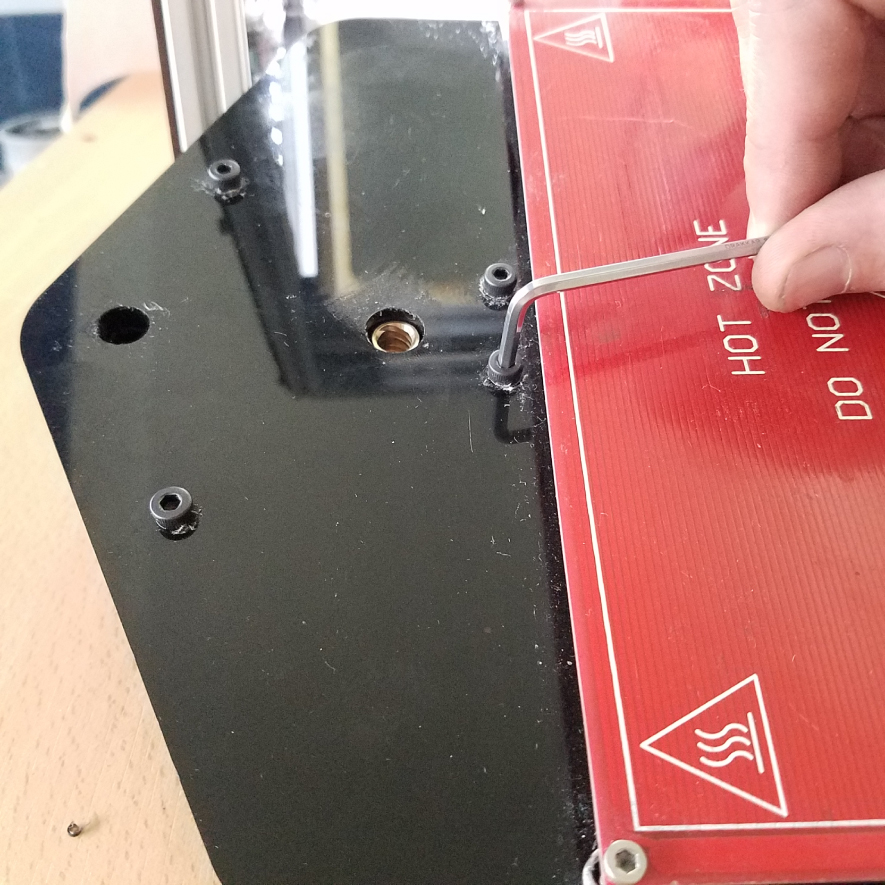

Colocar los Z ACME Nuts en el soporte acrílico con los tornillos y tuercas M4

Paso 12

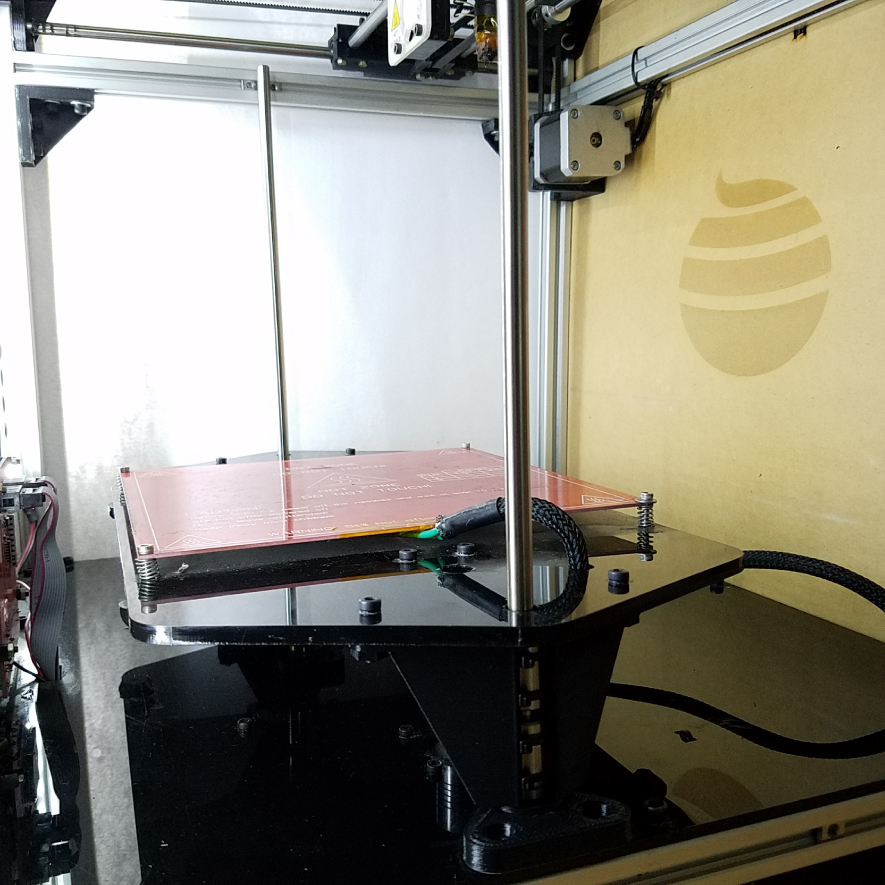

Insertar las barras lisas en los rodamientos lineales LM8uu y volver a colocar todo el conjunto dentro de la estructura.

Paso 13

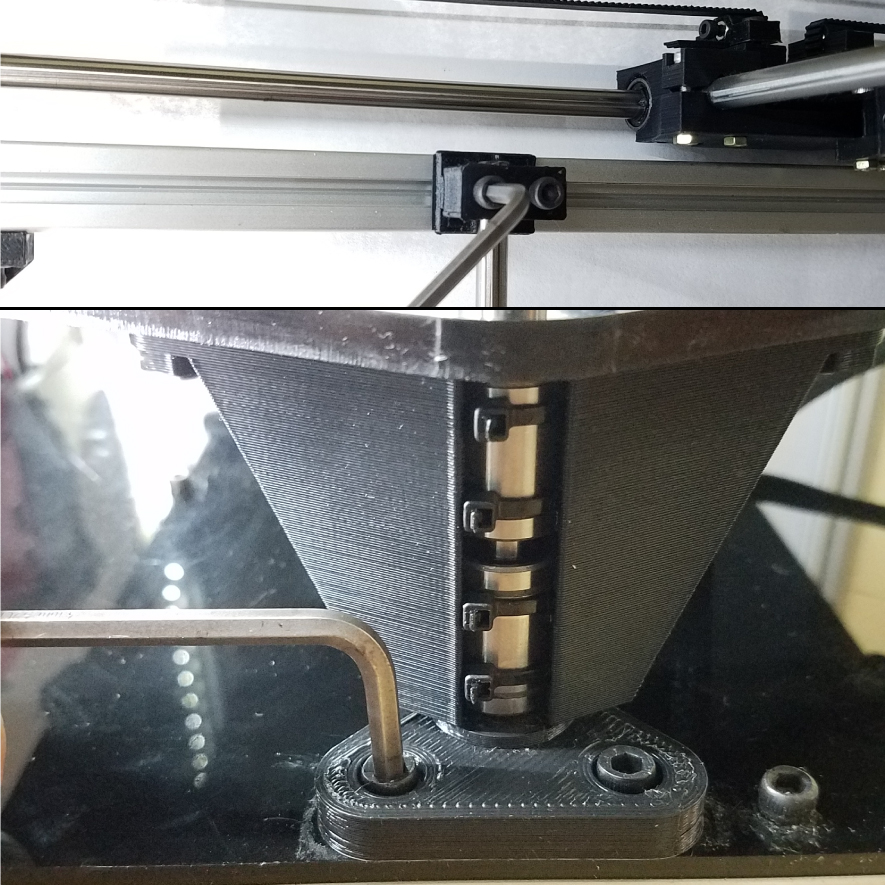

Fijar las piezas Z-Bottom y Z-Top asegurándose de un movimiento suave, sin traba del eje Z.

Paso 14

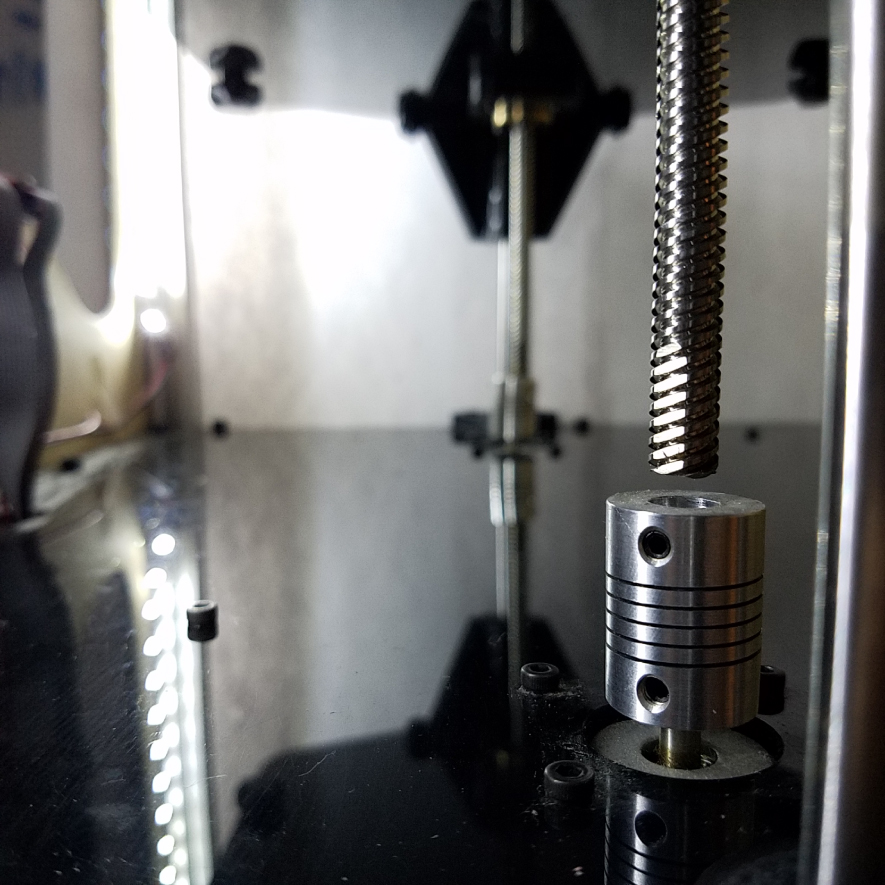

Insertar las barras ACME de arriba hacia abajo roscándolas en las tuercas ACME hasta entrar en los acoples 5-8

Paso 15

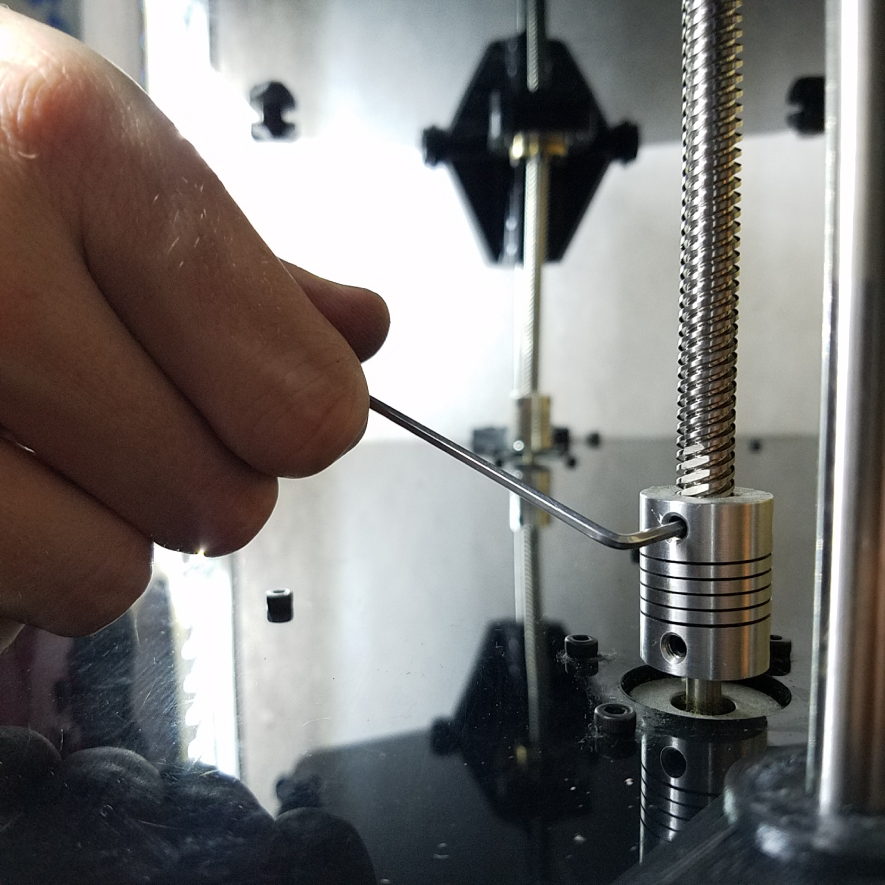

Ajustar los prisioneros de los acoples 5-8 en las barras ACME

‍NOTA: Asegurate de ajustar uno de los 2 prisioneros de cada acople sobre la parte plana de la barra.

Paso 16

Colocar nuevamente los paneles laterales. Para mayor facilidad colocar la máquina de costado y alinear las tuercas con los agujeros de los paneles de acrílico.



Por tener varillas distintas, tenemos que cambiar  los pasos de los motores Z en el firmware. Por eso tenemos que actualizar la versión del firmware para extrusor E3D V6 y varillas ACME. Descargarla acá

Pasos Firmware

Paso 1

Descomprimir el archivo .zip en donde vamos a encontrar dos archivos:

  • ‍Marlin 02032017 PB E3D ACME
  • u8glib_arduino_v1.18.1.zip

Paso 2

Para controlar el Arduino necesitamos un software adicional que podemos encontrar en la página siguiente:

Paso 3

Abrir el archivo “Marlin.ino” en la carpeta del firmware Marlin. El software Arduino se tendría que abrir automáticamente. Si esto no sucede abrirlo con el software mencionado.

Paso 4

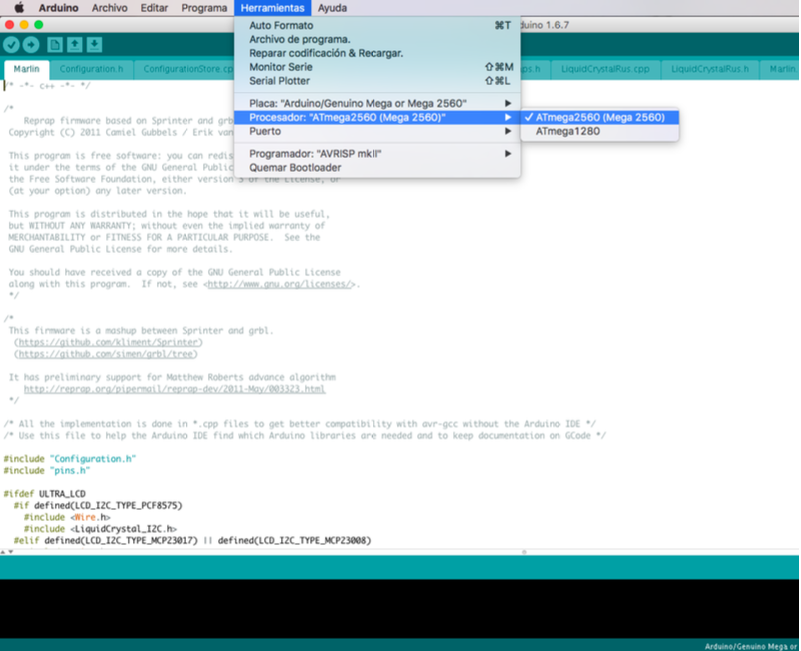

Seleccionar en Herramientas el procesador "Arduino Mega 2560"

Paso 5

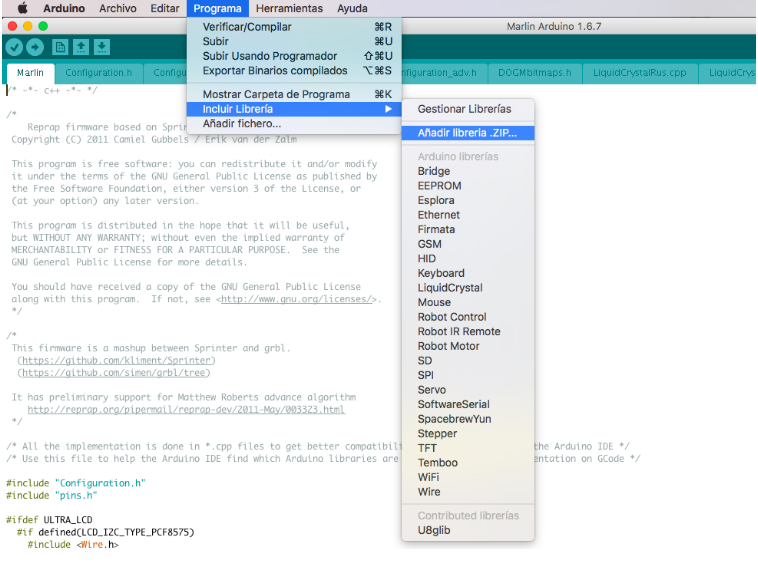

En Programa - Incluir Librería - Añadir librería.ZIP elegir u8glib_arduino_v1.18.1.zip

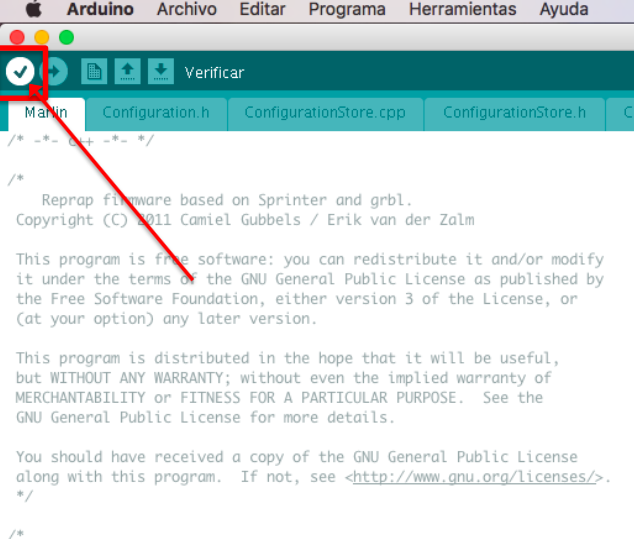

Paso 6

Verificar el firmware

Si el programa tira un error y no se puede terminar la verificación del programa, seguir las instrucciones siguientes, sino ir directamente al paso 7.

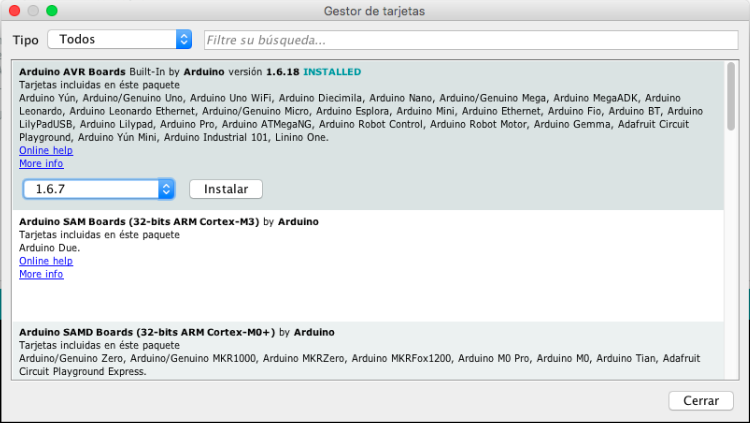

Hacer un click en Herramientas - Placa - Gestor de tarjetas

En el Gestor de tarjetas, elegir la placa Arduino AVR Boards, versión 1.6.7 y hacer click en Instalar. Después cerrar la ventana y volver a hacer click en Verificar.

Paso 7

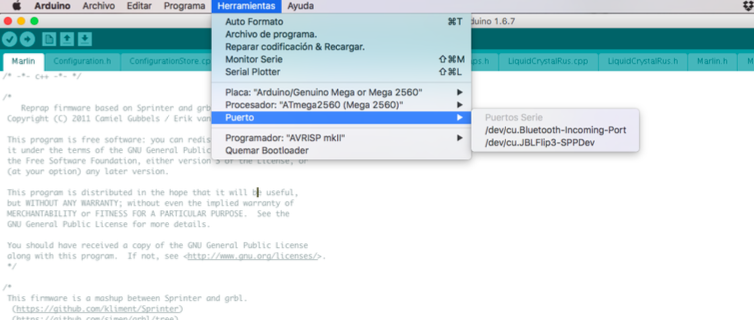

Conectar la computadora con el Arduino de la impresora gracias a un cable USB y elegir el puerto correcto en Herramientas acorde a tu PC

Paso 8

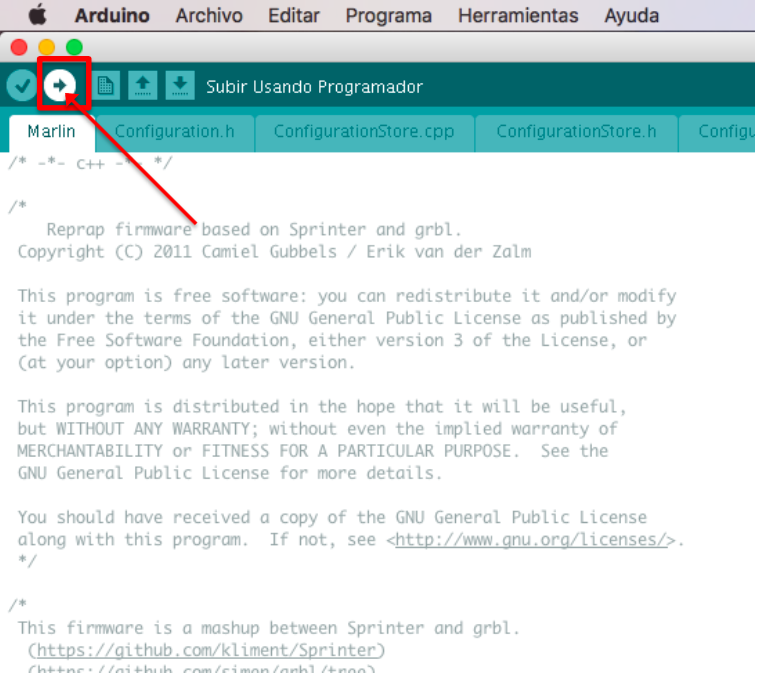

Cargar el firmware al Arduino haciendo click en Subir.

Paso 9

Imprimir sin parar :)
